SMK (Senyawa Cetakan Lembaran)
Cocok untuk produksi massal produk yang memerlukan kualitas permukaan tinggi dan tahan cuaca, sensitif terhadap biaya, dan tidak menuntut kekuatan struktural ekstrem atau sifat ringan. Keunggulannya meliputi kinerja pencetakan yang stabil, penyelesaian permukaan yang baik, dan otomatisasi yang matang. Namun, bahan ini relatif berat, dengan sifat mekanik yang terbatas (dibandingkan dengan komposit serat kontinu) dan akurasi dimensi.
HP-RTM (Cetakan Transfer Resin Tekanan Tinggi)
Cocok untuk komponen struktural yang memerlukan kekakuan/kekuatan tinggi, desain ringan, dan kontinuitas serat, atau ketika rasio kekuatan terhadap berat merupakan faktor kunci dalam manufaktur. Keunggulannya mencakup kekuatan spesifik yang tinggi dari produk akhir dan kemampuan untuk menghasilkan bagian struktural berdinding tipis dan bentang besar. Kerugiannya adalah proses yang rumit, biaya tinggi untuk cetakan, perkakas, dan bahan, serta persyaratan pengendalian proses yang ketat. Waktu siklus dan produktivitas dibatasi oleh sistem pengawetan.
1. Perbedaan materi
|
| SMK | HP-RTM |
| Menulis | Serat cincang (terutama serat kaca) poliester atau pengisi matriks resin tak jenuh/penghambat api/akselerator penguat pengubah. Bahan disediakan dalam bentuk lembaran (senyawa pra-campuran). | Kain yang direndam dalam intervensi (kain searah, kain tenun, kain laminasi, preform serat kontinyu) resin cair dengan viskositas rendah (pengganti epoksi/poliester/stirena tak jenuh, dll.) diinjeksikan dan diawetkan di bawah tekanan tinggi. |
| Serat properti | Serat yang dicincang atau berorientasi acak, tanpa penguatan serat yang terus menerus - kinerjanya seimbang ke segala arah (isotropik), namun kekuatan dan kekakuan spesifiknya lebih rendah dibandingkan komposit serat kontinu. | Serat kontinu (kaca, karbon, atau hibrida), dengan orientasi yang dapat dikonfigurasi, menawarkan sifat mekanis yang sangat baik, terutama sepanjang arah serat. |
| Rumus a keuntungan | Mudah tahan api (biasanya mencapai peringkat UL94 V-0 atau memenuhi standar tahan api otomotif), dengan ketahanan terhadap cuaca dan stabilitas dimensi yang baik. | Dapat mencapai fraksi volume kaca atau serat karbon yang tinggi (kekuatan tinggi, kekakuan tinggi, ringan), dengan sistem resin yang dapat dipilih untuk meningkatkan stabilitas termal, daya rekat, dan penghambat api (walaupun modifikasi penghambat api mungkin lebih rumit dan mahal). |
| Permukaan dan pasca perawatan | Memberikan permukaan yang halus dan mudah disesuaikan untuk pengecatan dan pelapisan. | Perhatian harus diberikan pada permukaan cetakan dan kontrol penetrasi resin; pasca-pemrosesan biasanya diperlukan untuk mencapai kualitas permukaan yang tinggi. |
2. Kualitas Produk Akhir
|
| SMK | HP-RTM |
| Mekanis Properti | Kekuatan tarik dan gesernya sedang, sehingga cocok untuk komponen yang menerima beban seragam atau untuk penutup penahan beban non-primer. Resistensi dampaknya rata-rata, meskipun serat cincang menawarkan beberapa keunggulan dalam penyerapan energi. | Sepanjang arah serat, kekuatan dan kekakuan bisa jauh lebih tinggi daripada SMC; ketahanan lelah dan ketahanan retak lebih unggul, sehingga cocok untuk struktur atau komponen penahan beban yang terkena gaya benturan atau torsi tinggi. |
| Dimensi Akurasi dan Stabilitas | Dibentuk dengan menekan, dengan stabilitas dimensi yang baik; namun, toleransi terhadap ketebalan dan fitur geometris kecil dipengaruhi oleh aliran material dan desain cetakan. | Persyaratan tinggi untuk ketebalan dan kontrol pengisian lokal; jika injeksi dan ventilasi dirancang dengan baik, akurasi dimensi yang tinggi dapat dicapai, namun penyusutan resin juga memerlukan kontrol dan kompensasi yang presisi. |
| Kualitas / Penampilan Permukaan | Dapat mencapai permukaan halus secara langsung, sesuai untuk kebutuhan estetika penutup terbuka, dengan daya rekat cat yang baik. | Permukaan yang dibentuk secara langsung mungkin memerlukan pasca perawatan (pernis, pemolesan, pelapisan, atau film) untuk mencapai tingkat penampilan yang sama seperti SMC; Namun teknologi gelcoat atau membran mode umum juga dapat digunakan untuk meningkatkan penampilan, sehingga meningkatkan biaya. |
3. Alat Pers dan Alat Bantu
SMC memerlukan investasi peralatan yang relatif rendah serta sudah matang dan stabil secara teknologi. Biasanya, pemrosesan SMC hanya memerlukan mesin press, satu set cetakan, dan sistem pemanas untuk memproduksi komponen. Persyaratan fungsional untuk pers tidak tinggi. Bahan baku dapat dibeli langsung dalam bentuk lembaran dan ditimbang serta dipotong menggunakan mesin pemotong SMC. Setelah dicetak, bagian yang sudah jadi hanya perlu diampelas.
HP-RTM membutuhkan investasi peralatan yang lebih tinggi. Biasanya, material tersebut pertama-tama harus dipanaskan dan dibentuk terlebih dahulu, lalu menjalani pencetakan injeksi bertekanan tinggi dalam mesin press bertonase besar, dan terakhir dipangkas dan dipotong menggunakan pemotong laser. Seluruh proses - mulai dari bahan mentah hingga produk jadi - memerlukan peralatan yang mencakup: mesin press preforming seberat 100–200 ton (dengan sistem pemanas), mesin cetak berkapasitas 2.500 - 3.500 ton (dengan sistem pemanas), sistem, sistem vakum, dan fungsi perataan empat sudut), dua set cetakan, mesin pemotong, mesin injeksi resin, perlengkapan pendingin dan pengawet, pemotong laser, dan penguji kedap udara. Investasi di muka sangat besar.
4. Lainnya
Pemeliharaan dan Daur Ulang: SMC dan HP-RTM merupakan sistem termoset sehingga menyulitkan daur ulang.

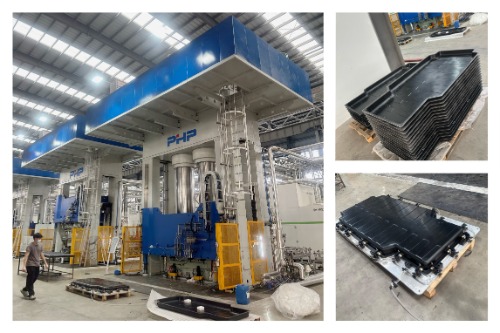

Ringan: HP-RTM (terutama bila menggunakan serat karbon) dapat mengurangi berat secara signifikan dibandingkan SMC. Jika diterapkan pada wadah baterai, hal ini dapat meningkatkan jangkauan kendaraan atau mengurangi biaya baterai secara keseluruhan.
Risiko Rantai Pasokan/Ketersediaan: Rantai pasokan untuk SMC serat cincang umumnya stabil; serat karbon dan resin berkinerja tinggi dapat mengalami fluktuasi harga yang signifikan selama pasokan terbatas, sehingga memerlukan evaluasi stabilitas pasokan jangka panjang.
Fleksibilitas Proses: HP-RTM lebih fleksibel untuk struktur terintegrasi yang kompleks, mengurangi jumlah komponen perakitan berikutnya (ringan dan langkah perakitan lebih sedikit), namun cetakan dan proses lebih sulit untuk dimodifikasi dengan cepat. SMC lebih cocok untuk produksi bervolume tinggi dengan variasi desain minimal.
Risiko Keselamatan dan Operasional: Sistem injeksi resin dan pengawetan HP-RTM mungkin melibatkan komponen beracun atau mudah menguap dengan viskositas rendah, sehingga memerlukan kontrol yang lebih ketat terhadap lingkungan pengoperasian, ventilasi, dan peralatan pelindung diri.
5. Ringkasan
|
| SMK | HP-RTM |
| Serat Type | Serat Acak yang Dicincang | Serat Berkelanjutan (Berorientasi) |
| Biaya Bahan per Bagian | Rendah | Tinggi (karena biaya serat karbon/epoksi) |
| Kompleksitas Alat/Peralatan | Tengah (Tekan pemanasan) | Tinggi (Membutuhkan pengukuran injeksi, cetakan tertutup, pemanasan, dan vakum) |
| Waktu Siklus / Kapasitas Produksi | Cocok untuk produksi volume tinggi | Kapasitas Produksi tergantung pada pengawetan resin; dapat ditingkatkan melalui pemrosesan paralel. |
| Kualitas Permukaan | Sangat baik (mudah untuk mencapai permukaan yang halus dan menarik) | Membutuhkan pemrosesan tambahan atau teknologi film |
| Kekuatan Struktural/Ringan | Tengah | Tinggi (terutama bila menggunakan serat karbon) |
| Tahan Api / Tahan Cuaca | Mudah Dicapai melalui Formulasi | Memerlukan formulasi khusus, dengan biaya tinggi |
| Komponen yang Berlaku | Penutup estetis, penutup, dan bagian bervolume tinggi | Rumah penahan beban, perkuatan, dan struktur terintegrasi yang kompleks |
